Kompakte Hebeanlage SAN-KB 400 V 3~

Sehr kompakte Hebeanlage zur Förderung von häuslichem Abwasser inkl. Fäkalien aus Ein- und Mehrfamilienhäusern, Gewerbebetrieben usw. unterhalb der Rückstauebene.
Aufzustellen in frostgeschützten Räumen.

Ausführung:
- Sammelbehälter aus Polyethylen mit 55 l Inhalt und einem einstellbarem Schaltvolumen von 19 l bis 45 l, je nach verwendeten Zulaufanschlüssen
- Freistromradpumpe mit hohem Wirkungsgrad und erheblich verringertem Laufgeräusch
- Hebeanlage komplett mit Pumpe und pneumatischer Steuerung
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Freier Durchgang: 50mm
- Druckabgang DN 100 mit integrierter Rückschlagklappe
- Zulaufanschlüsse seitlich 3 x DN 100 und 3 x DN 50, von oben 1 x DN 50/100
- 2 Anschlüsse 1 1/2" für Handmembranpumpe für Notentleerung
- Entlüftung DN65 (75 mm Durchm.) (z.B.über Dach)
- Pneumatische Niveausteuerung komplett mit Schaltkasten, potentialfreien Kontakt für Sammelstörmeldung und Hochwasser sowie akustischen Alarm
- Kabellänge zwischen Steuerung und Hebeanlage: 3,5m
- Versorgungsspannung 400 V

Daten / Technische Daten:
Hersteller: ZEHNDER
Leistung wahlweise: 1,1 - 1,5 oder 3 kW
Spannung: 400 V 3~
Gewicht: 36 kg
Druckabgang DN100
Hersteller-Bezeichnung: Kompaktboy ... D

Art.Nr. Leistung Strom max. Förderhöhe max. Fördermenge Drehzahl
SAN- KB11D 1,1 kW 2,9 A 8,1 m 41 m3/h 1400 min-1
SAN- KB15D 1,5 kW 3,3 A 9,9 m 49 m3/h 1400 min-1
SAN- KB30D 3,0 kW 6,2 A 15 m 35 m3/h 2800 min-1


Kennlinie.

Die Kennlinie rufen Sie ab, in dem Sie die nebenstehende Abbildung anklicken.

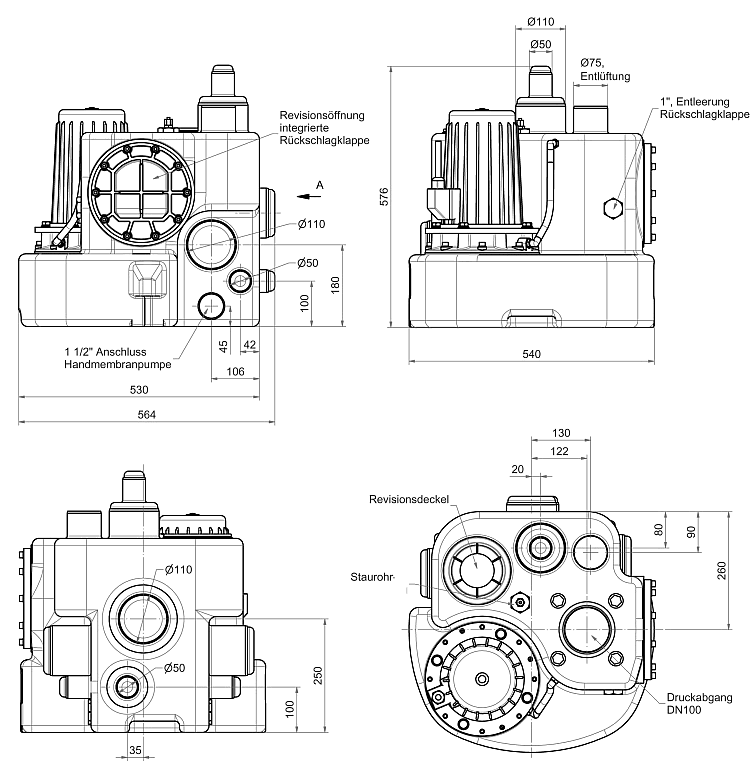

Maßzeichnung.
Die Maßzeichnung rufen Sie ab, in dem Sie die nebenstehende Abbildung anklicken.
